Radeon 9500 diventa Radeon 9700: vi spieghiamo come

Radeon 9500 diventa Radeon 9700: vi spieghiamo come

Modificando il chip R300 delle schede video Radeon 9500 e con una versione di BIOS non ufficiale, è possibile ottenere una scheda equivalente alla Radeon 9700

di pubblicata il , alle 16:34 nel canale Schede Video
RadeonAMD


Durante le scorse settimane, in questa news, vi avevamo informato dell'esistenza di schede video ATi dotate di un particolare BIOS in grado di impedire l'overclocking delle schede video Radeon 9500. Dal momento che la GPU utilizzate per le schede 9500 sono le medesime utilizzate per le schede 9700, tale soluzione è da vedersi come una misura di "sicurezza" adottata da ATi.

Tuttavia, nel campo dell'informatica più di ogni altro, è sempre valida la massima "Fatta la legge, trovato l'inganno" e, contestualmente a quanto appena affermato, il sito web Xbitlabs ha riportato una guida alla modifica del chip Radeon 9500 per ottenere una GPU Radeon 9700 a tutti gli effetti, grazie anche all'impiego di una particolare versione di BIOS.

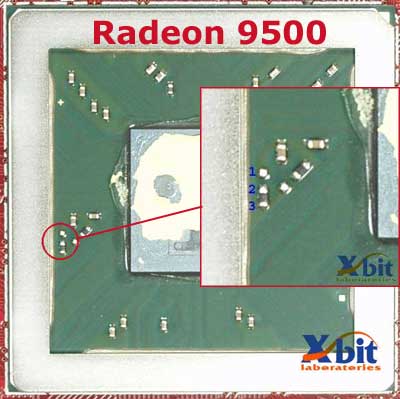

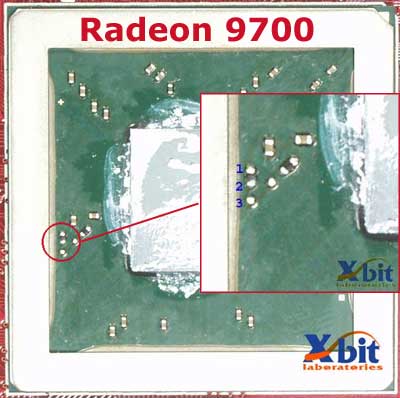

Il procedimento da seguire è sostanzialmente semplice: è necessario, infatti, saldare in modo diverso una resistenza presente sul chip delle schede 9500. Di seguito due foto che aiutano ad individuare la posizione della resistenza sul chip 9500 e sul chip 9700



Se durante l'operazione la resistenza dovesse accidentalmente andare persa, è possibile utilizzare una resistenza da 6.8kOhm, acquistabile in un negozio specializzato.

Una volta effettuata questa "semplice" modifica hardware è necessario flashare la scheda video con un BIOS non ufficiale (consigliamo a tal proposito di scaricare il file corretto relativamente alla propria scheda video), recuperabile a questa pagina web.

I vantaggi sono decisamente evidenti, lasciamo quindi parlare i benchmark:

Attualmente sono in commercio cinque versioni di schede basate sulla GPU R300, vediamo esattamente quali modifiche è possibile apportare alle schede in commercio:

-RADEON 9700 Pro: 128MB di memoria video con bus memoria a 256bit, 325MHz di core e 620MHz di memoria; non necessita di alcuna modifica (e ci mancherebbe! ;P).

-RADEON 9700: 128MB di memoria video con bus memoria a 256bit, 275MHz di core e 540MHz di memoria; è possibile modificare le frequenze di funzionamento utilizzando la versione di BIOS appropriata.

-RADEON 9500 Pro: 128MB di memoria video con bus memoria a 128bit, 275MHz di core e 540MHz di memoria; anche in questo caso è possibile modificare solamente le frequenze di funzionamento, utilizzando il BIOS appropriato.

-RADEON 9500 128 MB: 128MB di memoria video con bus memoria a 128bit, ma 4 pipeline di rendering anzichè 8. Con la modifica descritta è possibile abilitare le 8 pipeline di rendering e il bus a 256bit e, con l'utilizzo della versione non ufficiale di BIOS è possibile overclockare la scheda.

-RADEON 9500 64 MB: 64MB di memoria video con bus memoria a 128bit, ma 4 pipeline di rendering anzichè 8. Con la modifica descritta è possibile abilitare le 8 pipeline di rendering e, con l'utilizzo della versione non ufficiale di BIOS è possibile overclockare la scheda. E' possibile quindi ottenere una scheda simile alla Radeon 9500 PRO

A questo indirizzo è presente la guida passo-passo per la modifica descritta.

106 Commenti
Gli autori dei commenti, e non la redazione, sono responsabili dei contenuti da loro inseriti - info
GHz07 Gennaio 2003, 16:51 #1
miii ma sono microscopiche quelle resistenze...occorrono gli strumenti adatti per fare stam modifica sennò si frigge tutto con un saldatore normale....
Silvia07 Gennaio 2003, 17:08 #2

Non ho capito bene le differenze tra le 5 versioni...

Attualmente sono in commercio cinque versioni di schede basate sulla GPU R300, vediamo esattamente quali modifiche è possibile apportare alle schede in commercio:

"-RADEON 9700 Pro: 128MB di memoria video con bus memoria a 256bit, 325MHz di core e 620MHz di memoria; non necessita di alcuna modifica (e ci mancherebbe! ;P).

-RADEON 9700: 128MB di memoria video con bus memoria a 256bit, 275MHz di core e 540MHz di memoria; è possibile modificare le frequenze di funzionamento utilizzando la versione di BIOS appropriata.

-RADEON 9500 Pro: 128MB di memoria video con bus memoria a 128bit, 275MHz di core e 540MHz di memoria; anche in questo caso è possibile modificare solamente le frequenze di funzionamento, utilizzando il BIOS appropriato.

-RADEON 9500 128 MB: 128MB di memoria video con bus memoria a 256bit, ma 4 pipeline di rendering anzichè 8. Con la modifica descritta è possibile abilitare le 8 pipeline di rendering e, con l'utilizzo della versione non ufficiale di BIOS è possibile overclockare la scheda.

-RADEON 9700 64 MB: 64MB di memoria video con bus memoria a 128bit, ma 4 pipeline di rendering anzichè 8. Con la modifica descritta è possibile abilitare le 8 pipeline di rendering e, con l'utilizzo della versione non ufficiale di BIOS è possibile overclockare la scheda. E' possibile quindi ottenere una scheda simile alla Radeon 9500 PRO"

Ma la 9500 ha il bus a 256bit?

Grazie!
prova07 Gennaio 2003, 17:10 #3

Sarebbe bello se ...

So che è una richiesta che non verrà mai accolta, ma se ce ne fosse la possibilità sarebbe bello se Corsini, dopo aver testato la 9500 che presumibilmente gli arriverà, provasse anche ad apportare questa modifica e ce ne raccontasse i risultati.
OSMIUM_modified07 Gennaio 2003, 17:10 #4
Mi immaginavo qualcosa di più dettagliato della traduzione della pagina di xbitlabs. Cmq grazie 1000 lo stesso. A quando una Vostra guida sull'argomento?
MadCow07 Gennaio 2003, 17:11 #5

Ovviamente la mia Ti4200 è diventata una Quadro4 700XGL...

2 domande:
come l'hai fatto
che vantaggi ci sono

thx
Minax7907 Gennaio 2003, 17:16 #6

9700 64mb?

... o forse 9500 64Mb?

Cmq stamattina sono andato a ritirare in negozio una Sapphire 9700 liscia e il bios è sbloccato e si è liberi di overclockare (per il momento ... magari tra un po' arriveranno quelle bloccate)
OSMIUM_modified07 Gennaio 2003, 17:16 #7
Cmq l'ultima versione dell' R300 dovrebbe essere una Radeon 9500 64 MB e non Radeon 9700 64 MB...
Dumah Brazorf07 Gennaio 2003, 17:16 #8

Forse un'imprecisione

Nelle prime righe hai scritto " il sito web Xbitlabs ha riportato una guida alla modifica del chip Radeon 9500 PRO per ottenere una GPU Radeon 9700 a tutti gli effetti...". Forse c'è un PRO di troppo, infatti dopo scrivi "-RADEON 9500 Pro: 128MB di memoria video con bus memoria a 128bit, 275MHz di core e 540MHz di memoria; anche in questo caso è possibile modificare solamente le frequenze di funzionamento, utilizzando il BIOS appropriato.".
Ah inoltre non vorrei sparare una boiata, ma credo che Silvia abbia ragione: non è mica a 128 il bus della 9500 "lissia"? :?
Ciao.
OSMIUM_modified07 Gennaio 2003, 17:21 #9
Non si può abilitare anche il bus a 256? Che casino!!!
OSMIUM_modified07 Gennaio 2003, 17:24 #10
Ho letto solo adesso il commento di Silvia: giusto! C'è il rpoblema del bus...
